Dimetix AG — промышленные лазерные дальномеры с традиционным Швейцарским качеством

  • лазерные дальномеры для металлургической промышленности
  • лазерные измерители высоты
  • лазерные измерители уровня
  • лазерные измерители длины
  • лазерные измерители дистанции
  • лазерные измерители диаметра
  • лазерные позиционеры кранов, лифтов
  • дальномеры до 30 м с точностью 3 мм
  • дальномеры до 150 м с точностью 1.5 мм
  • дальномеры до 500 м с точностью 1 мм
  • для точного измерения расстояния
  • только качественная продукция
  • гибкий подход к конфигурации любых сложных приложений
  • подогрев корпуса обеспечивает возможность использования устройства в экстремальных условиях при температуре до -40 градусов
  • возможность эксплуатации в самых жестких промышленных условиях
  • быстрое проведение измерений на дистанции до 500 м с уникальной точностью до 1мм
  • легкое управление и экономичность

Продукция Dimetix AG

D-Series

D-Series

EDS-C

EDS-C

FLS-C

FLS-C

DLS-C

DLS-C

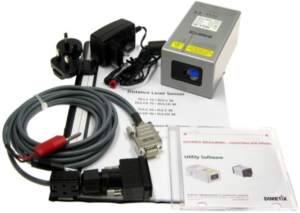

Аксессуары для стартового комплекта датчика DLS-C, помогают ознакомиться с дистанционным лазерным датчиком. В комплект входят все необходимые компоненты для работы с датчиком DLS. Состоящий из: Кабель конфигурации RS-232 (500200), Источник питания (в: 100 … 240 В перем. Тока, 0,6 А: 24 В постоянного тока, 0,75 А), Программное обеспечение DLS Utility, Руководство DLS-C.

Артикул: 500590

PDF

500700

Сменная крышка для самостоятельной установки. Интерфейс PROFINET для D-Series. Новое расширение датчика D-Series

Артикул: 500700

PDF

500701

Сменная крышка для самостоятельной установки. Интерфейс EtherNet / IP для D-Series. Новое расширение датчика D-Series

Артикул: 500701

PDF

500702

Сменная крышка для самостоятельной установки. Интерфейс EtherCAT для D-Series. Новое расширение датчика D-Series

Артикул: 500702

PDF

Аксессуары для стартового комплекта D-Series. Принадлежности: USB-кабель 2м. Источник питания USB-Stick с ручным, служебным программным обеспечением и вспомогательным оборудованием. В комплект входят все необходимые компоненты для работы датчика D-Series.

Артикул: 500595

PDF

500001

Сертификат калибровки для новых измерительных приборов FLS / DLS (заказываются вместе с устройством). Измеряемые расстояния от 0,2 м до 16 м. Исходные расстояния основаны по национальным и международным стандартам.

Артикул: 500001

PDF

Светоотражающая пластина 210 х 297 мм (оранжевая). Применимый диапазон расстояний DLS: от 25 м до 500 м; применимый диапазон расстояний FLS: от 0,5 м до 500 м. Используется для расстояний более 65 метров.

Артикул: 500113

PDF

500114

Светоотражающая ткань для настройки DLS / FLS  600 x 1200 мм (оранжевая), применимый диапазон расстояний DLS: от 25 м до 500 м FLS: от 0,5 м до 500 м.

Ткань обеспечивает определенную измерительную цель, чтобы улучшить условия сигнала, отраженные в измерительном устройстве DLS / FLS. Это используется для расстояний более 65 метров.

Артикул: 500114

PDF

500214

Интерфейс DIMS PROFIBUS внешний. Через интерфейс, датчик можно подключить дистанционно. Интерфейс DIMS PROFIBUS является преобразователем IP20 PROFIBUS / RS-422 и монтируется на DIN-рейку 35 мм. Он поддерживает скорость передачи данных до 12 Мб. РАсширение до 10 датчиков.

Артикул: 500214

PDF

500215

Цифровой 6-ти циферный дисплей. Для отображения результатов измерения с точностью до миллиметра. Для непосредственного подключения измерительного устройства DLS / FLS к этому цифровому дисплею через последовательный интерфейс RS-422 датчика.

Артикул: 500215

PDF

500300

Комплект запасных частей для датчика D-Series. Комплект представляет собой общий комплект со всеми расходными материалами.

Артикул: 500300

PDF

500205

Кабель для подключения лазерного датчика расстояния EDS / D-Series к устройству управления, A-Coded, 5pole, 5m, female.

Артикул: 500205

PDF

500209

Преобразователь USB в RS-232. Конвертер USB в последовательный порт. Обеспечивает соединение датчика с USB-портом ПК, ноутбука или портативного компьютера.

Артикул: 500209

PDF

500206

Стандартный кабель Industrial Ethernet 5 м для подключения одного устройства. Кабель датчика, 2x D-Coded, 4pole, 5m, male. Двухсекционный разъем M12 с 4-контактным разъемом на обоих концах.
Может использоваться для устройств PROFINET, EtherNet / IP и EtherCAT.

Артикул: 500206

PDF

500294

Кабельная вставка DLS / FLS. Если DLS / FLS подключен кабелем, используйте кабельный сальник M16 x 1.5 для корпуса IP65.

Артикул: 500294

PDF

500291

Феррит для кабеля. Ферриты используются для снижения электромагнитных излучений.

Артикул: 500291

PDF

500200

Кабель для конфигурации RS-232 FLS / DLS. Длина = 3 м, с 15-контактным разъемом IP65 и 9-контактным разъемом. Предназначен для подключения лазерного датчика расстояния DLS / FLS к ПК и источника питания для легкой настройки.

Артикул: 500200

PDF

500290

Разъем прямой IP65 для 15-контактного D-Sub. Помогает интегрировать DLS / FLS в машины. Идеально подходит на заднем конце DLS / FLS и может использоваться для подключения необходимых кабелей. Диаметр кабеля, который может быть подключен от 6 мм до 10 мм.

Артикул: 500290

PDF

500210

Преобразователь RS-232 в RS-422
С преобразователем RS-232 / RS-422 можно управлять DLS датчиками через промышленный интерфейс. Следовательно, это возможно для управления устройствами DLS / FLS, которые размещаются удаленно (до 1200 м).

Артикул: 500210

PDF

500253

Разъем угловой 90°, IP65 для 15-контактного D-Sub. Помогает интегрировать DLS / FLS в машины. Может использоваться для подключения необходимых кабелей. Максимальный диаметр кабеля, который может быть подключен 5 мм.

Артикул: 500253

PDF

Промышленное применение лазерных датчиков Dimetix

Контроль наполнения и заливки стали / железа

Это приложение контролирует заполнение и заливку расплавленной стали и железа в литейном цехе. Датчики Dimetix работают для измерения уровня стали и железа во избежание переполнения. Опыт, полученный в результате нескольких применений в металлургической промышленности, дает Dimetix полное понимание потенциальных проблем, связанных с мониторингом литья для сталелитейных заводов.

D-Series

FLS-C

Приложение для резки

Устройства для определения длины являются широко распространенным инструментом в металлообрабатывающей промышленности. На рынке существуют различные стандартные решения таких устройств. Однако стандартные решения не подходят для каждой станции по переработке металлов, а некоторые требуют решения, предназначенного для их работы или для конкретного продукта. Датчики расстояния Dimetix могут помочь сохранить стоимость специальной модели, а также упростить конструкцию.

EDS-C

Мониторинг положения и передвижения массивного оборудования

Мировой сталелитейный завод испытывал простои в производстве, потому что большие транспортные машины (длиной 200 футов), используемые для транспортировки массивных стальных пластин, сталкивались с барьерными остановками на конце линии передачи с рельсовым управлением. Производственные остановки были вызваны неисправностью установленных на полу микропереключателей, которые были вызваны транспортными машинами и расположены в 6 точках вдоль трассы 55-60 футов.

D-Series

DLS-C

FLS-C

Приложение для резки

Устройства для определения длины являются широко распространенным инструментом в металлообрабатывающей промышленности. На рынке существуют различные стандартные решения таких устройств. Однако стандартные решения не подходят для каждой станции по переработке металлов, а некоторые требуют решения, предназначенного для их работы или для конкретного продукта. Датчики расстояния Dimetix могут помочь сохранить стоимость специальной модели, а также упростить конструкцию.

EDS-C

Лазерное управление отрезных участков арматуры

Традиционные методы измерения уязвимы для механического разрушения деталей, шнуров и кабелей, которые изнашиваются, ломаются или растягиваются, а также могут повредить измеряемую поверхность. Тем не менее, увеличение эксплуатационных требований, требований к обслуживанию и возрастающей важности эффективности являются факторами производства металлов. Диапазон, точность и долговечность — это факторы, позиционируют лазерные датчики помимо других измерительных технологий. Лазерные дистанционные датчики могут обеспечить экономичный подход к улучшению качества, а также доступное технологическое преимущество для повышения эффективности, сокращения отходов и устранения производственных сбоев, связанных с механическим повреждением.

D-Series

FLS-C

Позиционирование при обработке древесины

Клиент имеет самые современные ноу-хау для производства черенков широкого спектра применений, таких как настил, деревянная конструкция, конструкции крыши, производство поддонов и т. д.

Лазеры Dimetix используются ежедневно. Длина фермы используется для позиционирования и повышения их эффективности работы.

D-Series

FLS-C

Выравнивание положения отрезного диска на производстве

В этом приложении на каждом конце экструзии были установлены два лазерных дистанционных датчика для измерения разности расстояний до пильного диска. Микроконтроллер записал расстояния и обеспечил быструю и удобную индикацию выравнивания спереди и сзади для просмотра по желанию. Система включает в себя допуски на несоосность, чтобы вызвать условие отсутствия допуска для оператора.

D-Series

DLS-C

Мониторинг мостовых соединений

В рамках проекта, связанного с историческим мостом, были построены две стальные мостовые фермы длиной 528 футов и массой 2700 тонн, которые были построены на берегу, транспортировались на баржах и одновременно подняты на 130 футов и установлены на Huey P. Long мост в Новом Орлеане. Корпорация HNTB, фирма по инфраструктурным решениям, отвечающая за проект, потребовала в режиме реального времени удаленной системы мониторинга для измерения искажений ферм и устранения перенапряжения или изгибания фермы во время транспортировки, подъема и установки. Эта система дистанционного мониторинга была разработана на основе сотрудничества между Applied Geomechanics, Inc. и DIMETIX USA.

D-Series

DLS-C

Измерение высоты затвора водохранилищ и электростанций

Возможность надежного и точного контроля высоты забора паводков на часто удаленных и труднодоступных местах остается постоянной проблемой для операторов шлюзов гидроэнергетики и водохранилищ. Датчики расстояния Dimetix могут использоваться для дистанционного мониторинга положения шлюза, что сводит к минимуму необходимость визуальной проверки в удаленных местах. Лазеры Dimetix предлагают несколько способов связи с системами управления, обычно используемыми в приложениях для плотин и гидроэнергетики.

D-Series

FLS-C

Измерение просадки исторических зданий и сооружений

Исторические здания, в том числе церковные, являются частью культурного и социального имущества, сохранение которого не только в интересах владельцев, но и в общественных интересах посредством постановления о защите памятников. В частности, когда возникает структурное повреждение, что требует статической консолидации, значительный ущерб, причиненный часто существующими драгоценными и деликатными произведениями искусства, такими как фрески, потолочные украшения и т. д., является значительным. Поэтому меры защиты и безопасности, которые необходимо предпринять, обычно являются дорогостоящими. Инженерная компания разработала концепцию мониторинга с датчиками Dimetix, которая контролирует движения исторического здания и тщательно исследует их.

D-Series

FLS-C

Мониторинг положения стенок тоннелей

Швейцарская компания Solexperts запускает тестовую дорожку в OWDST (туннеле работающим под давлением в магистральных водах), в то время как вливания для пассивного смещения автоматически контролируются. Задачей было запустить 3 секции с 5 длинами выборки для автоматического контроля и превышения пределов. Профили были расположены на расстоянии около 20 м. Для этого используются лазерные датчики Dimetix, которые идеально подходят для этих суровых условий из-за их прочности и точности измерений.

D-Series

FLS-C

Мониторинг движения горных пород

Два новых лазера используются для наблюдения за массивным блоком (около 750 м 3), который расположен на краю зоны оттаивания вечной мерзлоты и которая движется вниз по долине. Это угрожает зоне поселений. Лазеры используются здесь в сочетании с регистратором данных и другими измерительными датчиками (датчики расстояния, датчики угла измерения и т. д.). Система должна быть установлена ​​в течение следующих трех недель. Тем временем осуществляется структурная стабилизация. Блок уже контролируется датчиками измерения расстояния и меньшим регистратором с предупреждением текстовых сообщений.

D-Series

DLS-C

Контроль перемещения больших конструкций

Для перемещения больших конструкций, таких как здания или мосты, использование гидравлических цилиндров в большинстве случаев является экономически эффективным решением. Перемещение таких структур требует максимальной точности. PolyDist, выпускаемый Dimetix AG, предназначен для управления такими процессами.

Когда необходимо переместить мосты, необходимо, чтобы оба конца моста, мостик и ножка моста перемещались одновременно на одном и том же расстоянии. Чтобы переместить мост с известной узкой полосой допуска, процесс требует непрерывного контроля, чтобы разместить его с точностью и без ущерба в предполагаемой новой позиции.

D-Series

DLS-C

FLS-C

Система раннего оповещения о цунами

На склоне холма находится Джеттан, горная область шириной 350 метров, длиной 400 метров и содержит 11 миллионов кубических метров горной породы, что, вероятно, является самой охраняемой в мире горой. Но люди, которые здесь живут, не пугаются этой горы, которая рано или поздно вызовет цунами.

На горе Jettan установлены три лазера. Каждый день они измеряют расстояние до отражательной пластины, которая выделяется на блоке, который находится в движении. Жителей предупреждают в случае оползня, чтобы добиться безопасности до вызванных цунами.

D-Series

FLS-C

Мониторинг уровня в гражданском строительстве

У компании гражданского строительства была уникальная просьба: разработать новую систему мониторинга структурного здоровья. Это использовалось для измерения смещений в миллиметрах на 3 оси. Они хотели развить новые здания в оживленном спортивном комплексе, всего в нескольких шагах от трех существующих мостовых пирсов. Разработчику необходимо было обеспечить отсутствие сдвига существующей структуры моста в период раскопок и строительства. Владелец структуры хотел, чтобы перед проведением раскопок была установлена ​​высокоточная измерительная система для обнаружения любых аномалий во время периода раскопок и строительства.

Они объединили 3 нагретых лазерных датчика Dimetix и специализированный высокоточный двухмерный лазерный детектор положения лазера. Лазерные датчики с классом защиты IP65 были оснащены нагревательными устройствами, чтобы выдерживать колебания температуры и суровые внешние условия, а также измеренное поперечное смещение от мостовых пирсов до спортивной арены, в то время как датчики измеряли поперечное и вертикальное смещение.

D-Series

FLS-C

Мониторинг за железнодорожной инфраструктурой

Точное измерение расстояния имеет важное значение для строительства железных дорог — для новой разработки, а также для обслуживания. Скоростные поезда последнего поколения движутся с максимальной скоростью более 300 км / ч. Чтобы сохранить подвижной состав при таких деформациях, требуется точное миллиметровое измерение. Кроме того, плавный ход железнодорожных вагонов очень способствует удобству пассажиров.

Измерение зазора является еще одним важным вопросом в строительстве и обслуживании железнодорожной инфраструктуры. По соображениям безопасности точные данные являются абсолютной необходимостью. Кроме того, информация об используемых данных наиболее важна для производителей подвижного состава.

D-Series

FLS-C

Измерение уровня воды в водохранилище

Во время паводковых вод шлюзы гарантируют контролируемый отток огромного количества воды. Необходимо знать точное положение шлюзов, чтобы определить количество переполнения. Для этой цели в Южной Корее используются лазерные датчики DIMETIX.

Датчики DIMETIX позволяют точно определенить положение шлюзов до миллиметра. Поскольку датчики не состоят из каких-либо подвижных частей, они не требуют технического обслуживания. Водозаборы на реке поднимаются до 15 м. Ни эта измерительная дистанция, ни температура окружающей среды до -20 ° C не вызывают проблемы с лазерными датчиками. Это достигается благодаря встроенному нагреву, который позволяет использовать датчики даже при температуре -40 ° C.

D-Series

DLS-C

FLS-C

Измерение уровня воды в водохранилище

Во время паводковых вод шлюзы гарантируют контролируемый отток огромного количества воды. Необходимо знать точное положение шлюзов, чтобы определить количество переполнения. Для этой цели в Южной Корее используются лазерные датчики DIMETIX.

Датчики DIMETIX позволяют точно определенить положение шлюзов до миллиметра. Поскольку датчики не состоят из каких-либо подвижных частей, они не требуют технического обслуживания. Водозаборы на реке поднимаются до 15 м. Ни эта измерительная дистанция, ни температура окружающей среды до -20 ° C не вызывают проблемы с лазерными датчиками. Это достигается благодаря встроенному нагреву, который позволяет использовать датчики даже при температуре -40 ° C.

D-Series

DLS-C

FLS-C

Мониторинг движения горных пород

Два новых лазера используются для наблюдения за массивным блоком (около 750 м 3), который расположен на краю зоны оттаивания вечной мерзлоты и которая движется вниз по долине. Это угрожает зоне поселений. Лазеры используются здесь в сочетании с регистратором данных и другими измерительными датчиками (датчики расстояния, датчики угла измерения и т. д.). Система должна быть установлена ​​в течение следующих трех недель. Тем временем осуществляется структурная стабилизация. Блок уже контролируется датчиками измерения расстояния и меньшим регистратором с предупреждением текстовых сообщений.

D-Series

DLS-C

Мониторинг за железнодорожной инфраструктурой

Точное измерение расстояния имеет важное значение для строительства железных дорог — для новой разработки, а также для обслуживания. Скоростные поезда последнего поколения движутся с максимальной скоростью более 300 км / ч. Чтобы сохранить подвижной состав при таких деформациях, требуется точное миллиметровое измерение. Кроме того, плавный ход железнодорожных вагонов очень способствует удобству пассажиров.

Измерение зазора является еще одним важным вопросом в строительстве и обслуживании железнодорожной инфраструктуры. По соображениям безопасности точные данные являются абсолютной необходимостью. Кроме того, информация об используемых данных наиболее важна для производителей подвижного состава.

D-Series

FLS-C

Измерение диаметра и ширины

Лазерные дальномеры Dimetix — идеальный выбор для контроля диаметра и ширины рулона на бумажных и текстильных фабриках. Датчики имеют диапазон и точность для измерения различных размеров рулонов, поскольку производство перемещается без регулировки и без контакта. Лазеры не требуют технического обслуживания и обеспечивают надежную, повторяемую и экономичную альтернативу потенциометрам, ультразвуковым датчикам и показателям с рулетки.

Пара датчиков Dimetix монтируются друг напротив друга для измерения ширины. Это измерение называется дифференциальным, поскольку оба измерения расстояния объединяются для определения ширины вала на основе известного расстояния. Датчики устанавливали верхний диаметр измерительного прибора на основе известного положения и смещения калибровки. В этом случае рулоны располагаются в неглубоком валике для поддержания положения.

D-Series

DLS-C

Измерение уровня в силосе

Отрасли промышленности, такие как пластмассовое формование, пищевая промышленность и строительные материалы, все зависят от сыпучих материалов. Поскольку эти отрасли постоянно развиваются, способность производить точные, надежные и повторяемые измерения уровня становится все более важными. Это означает, что по возможности следует избегать высоких запасов сырья. Лазерные датчики дальнего действия Dimetix помогут вам определить точное количество в ваших силосах в любое время. Это позволяет оптимизировать запасы сырья.

Датчики Dimetix точно измеряют большие расстояния (65 метров) на самых разных материалах, не вступая с ними в контакт. Надежность и повторяемость лазерных измерений также не зависят от цвета и материала. Поверхности, состоящие из белых пластиковых гранул, измеряются точно так же, как те, которые состоят из сухого или влажного. Даже в случае полупрозрачных пластиковых смоляных гранул достаточное количество света отражается обратно к датчику для получения точных и надежных измерений.

D-Series

DLS-C

FLS-C

Горнодобывающие подъемные механизмы

Для смещения больших машин в добыче полезных ископаемых требуется точно спланированный подход. Если тяжелая, сложная структура должна быть поднята, процесс подъема должен контролироваться в любое время. С помощью лазерных датчиков расстояния Dimetix, положение поднятой установки измеряется постоянно в разных местах, чтобы гарантировать, что конструкция всегда находится в вертикальном положении.

D-Series

FLS-C

Измерение положения конвейерной линии

Ведущему изготовителю герметичных блоков стеклопакетов требовалось решение, которое контролировало бы и точно регулировало положение стеклянной панели на конвейере, на основе точной высоты нестандартных поддонов, используемых для транспортировки и хранения стеклянных панелей по горизонтали. Лазеры Dimetix предлагают несколько способов связи с системами управления, обычно используемыми в производственных приложениях.

На объекте, где ставятся стеклянные панели, сервоприводная система идентифицирует и отслеживает переднюю кромку стекла при движении по конвейерной линии объекта. После того, как конвейерное устройство поднимает стекло, оно не могло компенсировать нестандартную высоту перегородок, используемых для транспортировки и хранения стеклянных панелей в горизонтальном положении.

D-Series

FLS-C

Измерение уровня в силосе

Отрасли промышленности, такие как пластмассовое формование, пищевая промышленность и строительные материалы, все зависят от сыпучих материалов. Поскольку эти отрасли постоянно развиваются, способность производить точные, надежные и повторяемые измерения уровня становится все более важными. Это означает, что по возможности следует избегать высоких запасов сырья. Лазерные датчики дальнего действия Dimetix помогут вам определить точное количество в ваших силосах в любое время. Это позволяет оптимизировать запасы сырья.

Датчики Dimetix точно измеряют большие расстояния (65 метров) на самых разных материалах, не вступая с ними в контакт. Надежность и повторяемость лазерных измерений также не зависят от цвета и материала. Поверхности, состоящие из белых пластиковых гранул, измеряются точно так же, как те, которые состоят из сухого или влажного. Даже в случае полупрозрачных пластиковых смоляных гранул достаточное количество света отражается обратно к датчику для получения точных и надежных измерений.

D-Series

DLS-C

FLS-C

Система раннего оповещения о цунами

На склоне холма находится Джеттан, горная область шириной 350 метров, длиной 400 метров и содержит 11 миллионов кубических метров горной породы, что, вероятно, является самой охраняемой в мире горой. Но люди, которые здесь живут, не пугаются этой горы, которая рано или поздно вызовет цунами.

На горе Jettan установлены три лазера. Каждый день они измеряют расстояние до отражательной пластины, которая выделяется на блоке, который находится в движении. Жителей предупреждают в случае оползня, чтобы добиться безопасности до вызванных цунами.

D-Series

FLS-C

Измерение положения грузового транспорта

Увеличения автомобильного трафика и все более сложные задачи по перевозкам, когда время имеет существенное значение, была разработана система ускорения таможенных проверок транспортных средств HGV. Это устройство позволяет значительно сократить время, затрачиваемое на проверку транспортных средств, поскольку позиционирование грузовиков осуществляется с помощью датчиков.

Таможня использует мобильные рентгеновские сканеры для проверки содержимого грузовиков и контейнеров. Во время процесса сканирования необходимо точно определить движение сканера. Три датчика измеряют положение движущегося сканирующего устройства. На этих трех расстояниях определяется точное положение сканера. Поскольку это наружное приложение, используемое устройство должно быть надежным, в то время как точное измерение должно выполняться в любое время.

D-Series

FLS-C

Поставщик дальномеров Dimetix в Украине

Сертификат дилера

открыть PDF

Dimetix AG разрабатывает и производит лазерные датчики расстояния более 15 лет. Компания расположена в Швейцарии и стремится максимально поддерживать качество выпускаемой продукции, что делает её уникальной. Точные датчики дальнего радиуса действия — решение, которое отвечает вашим требованиям для измерения в любых приложениях.

Благодаря датчикам Dimetix самые сложные и технически опасные приложения могут быть реализованы. Всем клиентам без исключения, компания предоставляет своевременную техническую поддержку.

Лазерные дальномеры Dimetix AG измеряют расстояния до 500 метров с точностью +- 1 мм. Каждый датчик включает в себя множество функций.

Контактная информация:

+38 (067) 618-05-10 (киевстар)
+38 (050) 405-47-58 (мтс)
+38 (098) 181-77-27

Viber. +38 (093) 307-67-50

E-mail: info@interautomatic.com.ua

Компания ООО “Интеравтоматика” является представителем в Украине производителя Dimetix и готова поставить на Ваше предприятие, интеграторам и частным лицам, высокоточные лазерные датчики. Осуществляем поставки лазерных дальномеров Dimetix по всей Украине. Продукцию можно приобрести в г. Днепр или при помощи почтового оператора Новая Почта.

База знаний

Какой длины может быть кабель для передачи данных RS-232?

Интерфейс RS-232 не предназначен для передачи данных через длинные кабели (без дифференциальных сигналов). Максимальная длина кабеля в основном определяется скоростью передачи данных интерфейса RS-232.

См. Следующие рекомендации:

  • 9’600 Baud → up to 152m
  • 19’200 Baud → up to 15m
  • 115’200 Baud → up to 2m

Длина кабеля также оказывает положительное или отрицательное влияние на другие факторы:

  • Качество кабеля (экранирование, сопротивление провода и т. д.)
  • Условия окружающей среды (источники помех, такие как двигатели и т. д.)

Можно ли измерить движущуюся мишень?

Датчики Dimetix могут измерять движущиеся цели. Таким образом, максимальная возможная скорость объекта зависит от следующих факторов:

  • Условия измерения (условия освещения, окружающий свет)
  • Объектно-измерительное состояние поверхности
  • Спецификация датчика скорость / скорость измерения

Как правило, при более высоких скоростях измерения максимальная скорость объекта также будет выше. Измеренное расстояние усредняется по времени измерения одного измерения.

Как влияет скорость измерения?

На скорость измерения датчиков влияют различные факторы. По существу уровень сигнала отраженного лазерного луча оказывает существенное влияние на скорость измерения. На яркой измерительной поверхности (например, белой) с хорошей отражательной способностью измерение занимает меньше времени, чем на темной поверхности (например, черный) с низкой отражательной способностью.

Следующие факторы могут влиять на скорость измерения положительным образом:

  • Состояние измерительной поверхности (например, мат, гладкая)
  • Нет / мало фонового света (например, солнечного света, прожектора)
  • Уменьшение измерительных расстояний
  • Конфигурация датчика

Какова точность измерения?

Точность измерения датчиков Dimetix указана со статистическим конфиденциальным уровнем 95,4% (соответствует ISO 1938-2015). Это эквивалентно ± 2σ или в 2 раза стандартное отклонение σ.

В этой точности измерения также учитываются следующие ошибки расстояния:

  • Ошибка расстояния из-за влияния температуры (температура датчика)
  • Ошибка линейности

Датчики не компенсируют влажность, давление воздуха или температуру воздуха. Если условия окружающей среды отличаются от относительной влажности 60%, давлением воздуха 953 мбар или температурой воздуха 20°C — это влияет на точность, если измерительные расстояния больше 150 м. Влияние этих условий окружающей среды описано в работе Х. Кахмена и В. Файга: «Геодезия» (1988).

Влияет ли пыль на процесс измерения?

Влияние пыли на измерения расстояния зависит от плотности пыли. Если основная часть лазерного луча отражается пылевыми частицами, измерение расстояния будет отрицательно влиять (ошибки измерения). Однако такие условия можно найти только в экстремальных пыльных средах, таких как цементные силосы.

Какие цели можно измерить?

Все непрозрачные мишени могут быть измерены, если они не имеют сильно отражающих поверхностей. Надежные измерения прозрачных целей невозможны.

Можно ли измерять через стекло?

Не рекомендуется измерять через стекло, так как есть потеря сигнала, и отражения на стекле могут отрицательно повлиять на точность.

Однако, если стекло является единственным вариантом для конкретного приложения, проверьте следующее:

  • Используйте покрытое стекло для уменьшения отражений и потерь сигнала
  • Установите стекло под углом к передней части датчика 5 ° мин.
  • Держите стекло в чистоте все время

Безопасен ли лазерный луч?

Датчики Dimetix относятся к классу лазера 2. Датчики этого класса имеют видимый лазерный луч и мощность лазера менее 1 мВт (меньше 1 мВт).

В нормальном случае яркий свет лазерного луча класса II попавший в глаза вызовет нормальную реакцию, достаточно отвести взгляд или закрыть глаза. Ожидается, что этот ответ защитит вас от лазерного повреждения класса II.

Если лазерные лучи класса II непосредственно просматриваются в течение длительного периода времени, это может привести к повреждению глаз. Избегайте случаев длительного просмотра в лазерный луч класса II. Избегайте просмотра лазерных лучей класса II с помощью телескопических устройств.

Порядок обслуживания и ремонта

Для сервисного ремонта необходимо выполнить следующую процедуру:

  1. Выполните сброс, как описано в Руководстве к устройству.
  2. Если проблема по-прежнему сохраняется, заполните форму запроса и отправьте поставщику Dimetix в Украине.
  3. Представитель Dimetix сообщит вам, как действовать.
  4. В случае, если поставщик предписывает вам отправить устройство обратно, Dimetix проведет функциональный тест устройства.
  5. Dimetix отправит вам соответствующую цитату для ремонта / обмена устройства.
  6. После получения вашего заказа Dimetix отправит вам замену из нашего пула сервисов.
  7. Дефектный блок будет собран и отремонтирован позже вместе с другими устройствами. Восстановленные и обновленные блоки будут проверены и откалиброваны на нашей производственной линии. Эти восстановленные устройства теперь будут доступны в качестве единиц обмена в нашем пуле сервисов.

Эта процедура позволяет в максимально быстрое время отреагировать в случае технического обслуживания.

Транспортные расходы на отгрузку дефектных измерительных приборов должны оплачиваться клиентом. Пожалуйста, зарегистрируйте наш номер RMA в своих отгрузочных документах, чтобы обеспечить четкую идентификацию вашего устройства.

Гарантия начинается с даты выставления счета и длится один (1) год.
